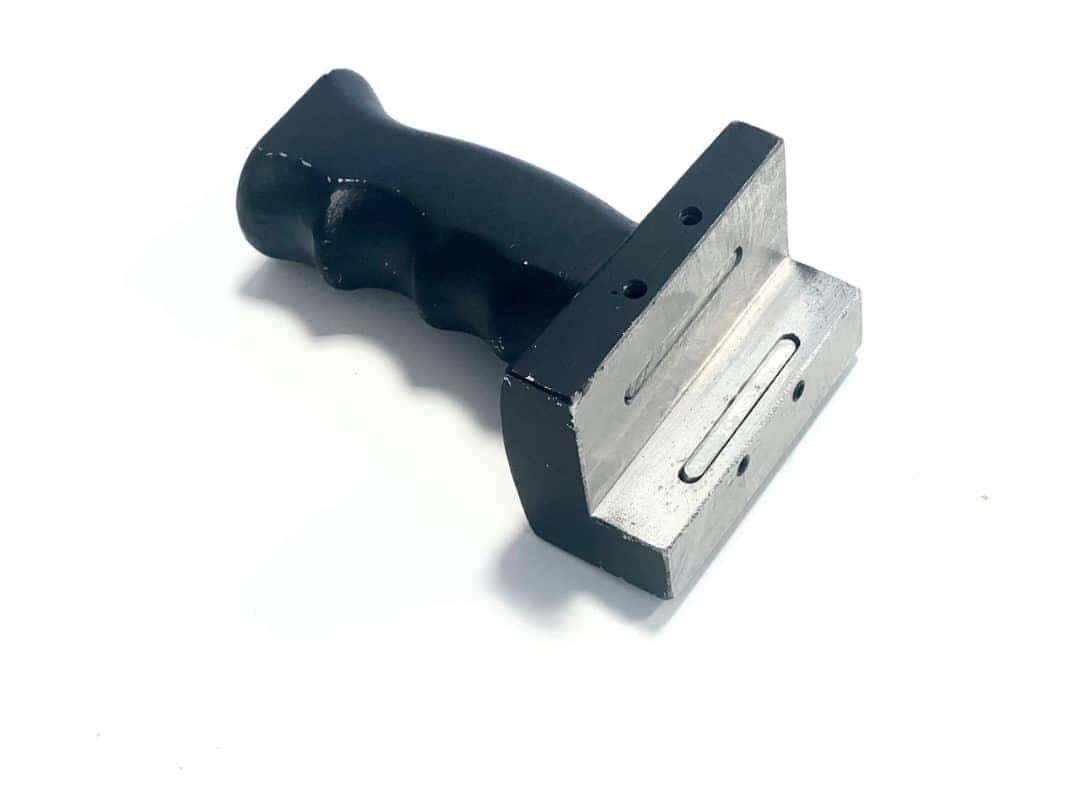

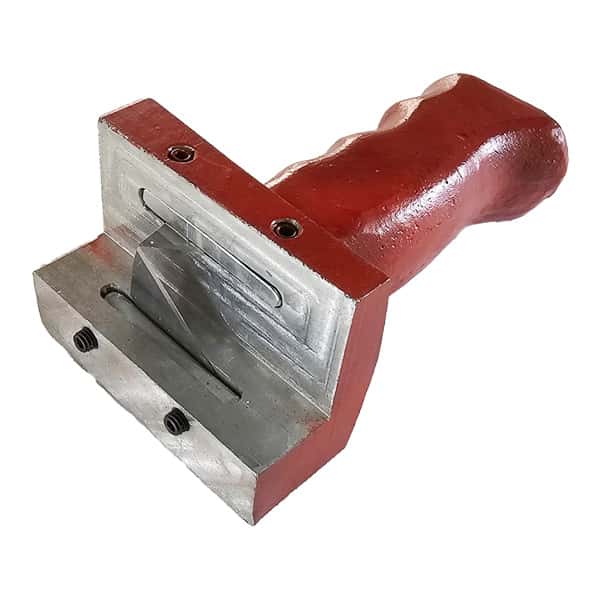

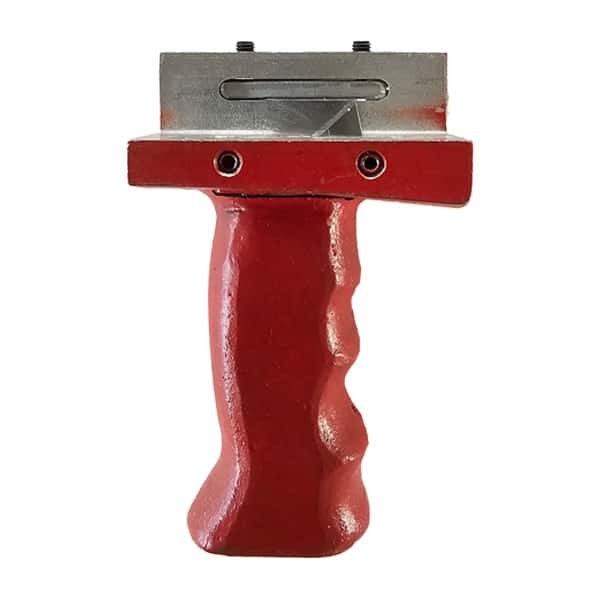

معرفی ابزار برش L (گونیا بر)
ابزار برش L (معروف به گونیا بر)، راهکاری مهندسی برای غلبه بر محدودیتهای ابعادی در ساخت کانال پیش عایق است. در پروژههایی که ابعاد کانال بزرگتر از عرض ورق خام است و امکان خمکاری یکتکه وجود ندارد، این ابزار وظیفه آمادهسازی لبهها برای اتصال ۹۰ درجه دو پنل مجزا را بر عهده دارد. همچنین این ابزار با ایجاد هندسه خاص در لبه کار، نیاز به استفاده از پروفیلهای سنگین و فلنجهای اتصال در کنجها را حذف کرده و ساختاری یکپارچه و سبک ایجاد میکند.
بررسی تخصصی
در ساخت کانالهای سایز بزرگ، اتصال سادهی «لببهلب» دو ورق فوم، پایداری لازم را ایجاد نمیکند. ابزار L با برداشتن بخشی از فوم به صورت پلهای (L شکل)، سطح تماس دو ورق را در نقطه اتصال دو برابر میکند.
این برش دقیق باعث میشود که در هنگام مونتاژ، دو دیواره کانال در هم قفل شوند. این درگیری مکانیکی، نه تنها سطح چسبخور را افزایش میدهد، بلکه باعث میشود فشار هوا نتواند باعث باز شدن درز کانال شود. در واقع این ابزار، ضعیفترین نقطه کانال (کنجها) را به نقاطی با مقاومت بالا تبدیل میکند؛ بهویژه زمانی که از ورق پلی اورتان در ابعاد صنعتی استفاده میشود.
هشدار فنی بسیار مهم
یکی از ریسکهای بزرگ در ساخت کانالهای عریض، استفاده از برشهای صاف (راستبر) برای ساخت باکس است.
روش اشتباه (برش صاف و چسبکاری): برخی مجریان برای ساخت کانالهای بزرگ، ورقها را صاف برش داده و صرفاً با چسب و نوار چسب آلومینیومی آنها را به هم عمود میکنند.
نتیجه: سطح مقطع چسبخور بسیار کم است (فقط ضخامت ۲۰ میلیمتر). با اولین فشار استاتیکی فن یا لرزش دستگاه، درزها باز شده و کانال دچار باز شدن از گوشه و نشتی شدید هوا میشود.
روش صحیح (استفاده از گونیا بر L): ایجاد برش پلهای در لبه ورق.
نتیجه: ورقها مانند قطعات پازل در هم فرو میروند. بار فشار هوا روی لایه آلومینیوم و فوم توزیع میشود و نه روی چسب. این اتصال حتی بدون فلنجهای تقویتی نیز مقاومت خود را حفظ میکند.
مشخصات فنی و عملکردی
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| نوع برش | پروفیل L معکوس |
| کاربرد اصلی | ساخت باکسهای سایز بزرگ (۴ تکه) و اتصالات ۹۰ درجه |
| قابلیت تنظیم | متناسب با ضخامت ورق (۲۰ و ۳۰ میلیمتر) |
| جنس تیغهها | فولاد آلیاژی با قابلیت تیز شدن و تعویض آسان |
| بدنه دستگاه | طراحی ارگونومیک جهت حرکت روان روی پنل |
| دقت عملکرد | ایجاد زاویه ۹۰ درجه گونیا بدون انحراف |
| مزیت ویژه | حذف نیاز به نبشی یا فلنج در گوشههای طولی |
مزایای استفاده در پروژه
- آزادی عمل در طراحی: امکان ساخت کانال با هر ابعادی، بدون محدودیتِ عرض ورق پلی اورتان (ساخت کانالهای عظیم صنعتی).
- صرفهجویی اقتصادی: حذف هزینههای خرید نبشیهای آلومینیومی و پروفیلهای گوشه برای اتصال طولی ورقها.
- هوابندی کلاس C: به دلیل همپوشانی لبههای فوم، مسیر نفوذ هوا کاملاً مسدود شده و بالاترین سطح هوابندی تأمین میگردد.
